沙迪克慢走丝VL

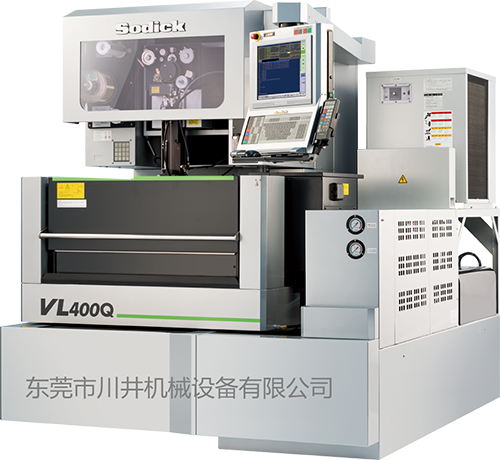

沙迪克慢走丝VL400Q(厦门产)

名称:沙迪克慢走丝VL400Q(厦门产)

详细信息

无螺杆驱动系统

无螺杆驱动系统采用直线电机和线性标尺,是实现高速和快速响应半永久性需求的理想驱动方法。初始定位精度可保持数年;加工机操作者将可持久享受非常可靠的加工性能。

新的电源单元

新的电源单元采用“完美的主动控制”技术。它可同步实现放电控制和运动控制的高速处理。标准安装的自动编程系统“Heart-NC”让即使没有经验的用户也可以轻松完成加工程序。

多功能

VL系列标准配备了多项便利的功能;如高级边角控制系统、自动浮动控制、新的高质量表面加工电路等。此外,它还标准使用了Sodick内部制造的高级陶瓷以实现精密加工。

VL400Q沙迪克慢走丝机械规格说明(Sodick)

X、Y、Z行程 400mm*300mm*220mm
U、V行程 80mm*80mm
锥度加工控制角度 ±15°(板厚:120mm)
最大工件尺寸(浸水) 830mm*610mm*215mm
最大工件尺寸(喷水) 830mm*610mm*200mm
最大加工物质 500KG(浸水)、350KG(喷水)
VL400Qs电极丝直径 0.1mm - 0.3mm
从地面到工作台面距离 900mm
VL400Qs机台主体尺寸 2020mm*2310mm*1990mm
VL400Qs安装尺寸 2700mm*3080mm
VL400Qs总重量 2750KG

VL400Q沙迪克线切割电源装置说明(Sodick)

最大加工电流 32A
电源输入 380V(系统电源220V)
数控装置 多任务操作系统,K - SMC - LINK方式(M 4 - LINK)
记忆装置 SSD、外部存储器
输入方式 外部内存、多触摸屏、屏幕键盘、局域网
显示方式 19型TFT
显示文字 汉字(JIS)、字母、数字等
键盘 标准101参考型键盘、功能键
位置命令方式 增量坐标、绝对坐标
放电加工条件登录功能 1000条件可登录(C000-C999)
补偿功能 10000条件可登录(H000-H9999)
程序序列数指定 设定比N 000000000-N 999999999为止可能
坐标数 60
同时控制轴数 最大4轴(SPW - E:最大8轴)
最小指令单位 0.1um
最小驱动单位 0.1um(X、Y、U、V)轴
最大传送速度 X、Y轴最大3m / min;Z轴2m/ min
位置检测系统 全闭环回路控制(光学尺)
驱动系统 直线马达(X、Y、U、V轴)
各种补偿 各轴步距规误差补偿、间隙补偿、扭矩补偿
图形功能 XY、YZ、ZX平面、加工中的描画、后台的描画
